在芯片制造、太阳能电池、高端显示屏的背后，有一种关键材料默默支撑着现代科技的发展——它就是高纯硅靶材。纯度高达99.9***以上，性能***，却少有人知。今天，我们就来揭秘这一“隐形基石”的独特魅力！
一、高纯硅靶材：科技产业的“高纯度血液”

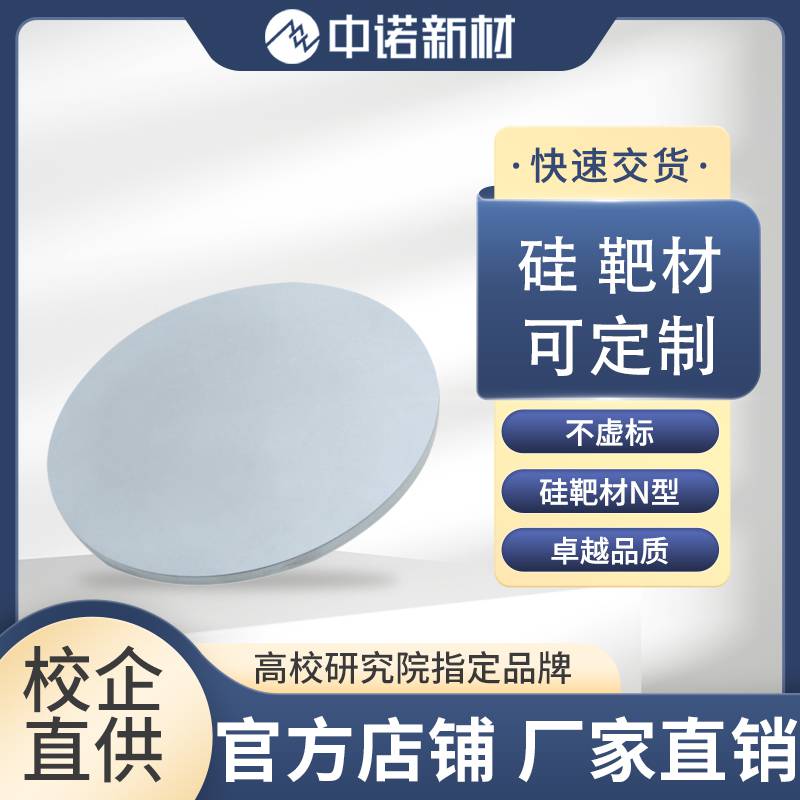

高纯硅靶材是以超高纯度硅（通常≥99.9***）制成的关键镀膜材料，主要用于半导体芯片、光伏电池、光学镀膜等领域。它的纯度直接影响电子器件的性能和稳定性，堪称现代电子工业的“高纯度血液”。
核心性能优势：
? 超高纯度：99.9*** 确保低杂质干扰。
? 优异的电学性能：可通过掺杂调节电阻率，适应不同半导体需求。
? 耐高温、耐腐蚀：熔点高达1414℃，化学性质稳定，适合严苛工艺环境。
? 低缺陷、高均匀性：晶粒结构致密，镀膜时减少飞溅，提升良品率。
二、使用注意事项
1.存储与搬运
①存放于无尘、干燥环境（湿度＜40%），避免机械碰撞（硅脆性高，易裂）。
②单晶硅靶材需防晶向偏移（标记晶面方向）。
2.预处理
溅射前需氩离子清洗或酸洗（HF:HNO?混合液）去除表面氧化层。
3.工艺控制
①温度：溅射时基板温度通常≤500℃，防止热应力导致靶材开裂。
②功率：射频溅射功率建议＜500W，避免靶面局部过热。
③气氛：高纯氩气（99.9***）中操作，氧含量＜1ppm以防氧化。
4.靶材维护
①定期旋转靶材（磁控溅射）以均匀侵蚀，延长寿命。
②报废靶材需按电子级废料回收（避免重金属污染）。
5.安全防护
①切割或研磨时佩戴防尘面具（硅粉尘可能引发硅肺病）。
②HF酸清洗需在通风橱中进行。
三、特殊变体
1.掺杂硅靶材：掺磷（N型）、掺硼（P型）用于调节半导体导电性。
2.多孔硅靶材：用于制备纳米多孔结构，提升光学性能。
3.复合靶材：硅-铝合金靶用于太阳能电池背电极。
四、主要应用
1.半导体制造
①集成电路：用于溅射沉积多晶硅栅极、接触层或绝缘层（如SiO?）。
②存储器件：3D NAND中的硅通道层沉积。
2.光伏产业
薄膜太阳能电池（如非晶硅、微晶硅电池）的活性层制备。
3.光学镀膜
红外光学元件（透镜、窗口）的增透膜或保护膜。
4.显示技术
OLED/TFT-LCD中薄膜晶体管（TFT）的沟道层。
5.科研领域
用于制备硅基量子点、MEMS器件或实验室级高纯薄膜。
